Ứng dụng của Biến tần Veichi AC90 trên Máy nhuộm Jigger

Trong điều khiển máy uốn nhuộm, PLC với biến tần kép có cấu hình đơn giản và hiệu suất điều khiển tuyệt vời, có thể giảm chi phí hệ thống. Bài viết này mô tả chi tiết ứng dụng của Biến tần Vector hiệu suất cao dòng AC90 trên máy nhuộm màu.

1. Giới thiệu

Hiện nay, trên thị trường gia công dệt may, khâu nhuộm vải là khâu quan trọng. Có thể thực hiện các công đoạn xử lý hàng dệt liên quan như chất tẩy trắng vải, màu và mài áp lực bề mặt bằng Dye jigger. Điều khiển máy nhuộm màu yêu cầu đếm tự động, tự động quay và tự động dừng (dừng khẩn cấp và ổn định) và các chức năng khác. Trong suốt quá trình xử lý, độ căng và tốc độ của vải phải không đổi, điều này đòi hỏi mức độ kiểm soát cao hơn đối với toàn bộ hệ thống truyền động cơ khí điều khiển.

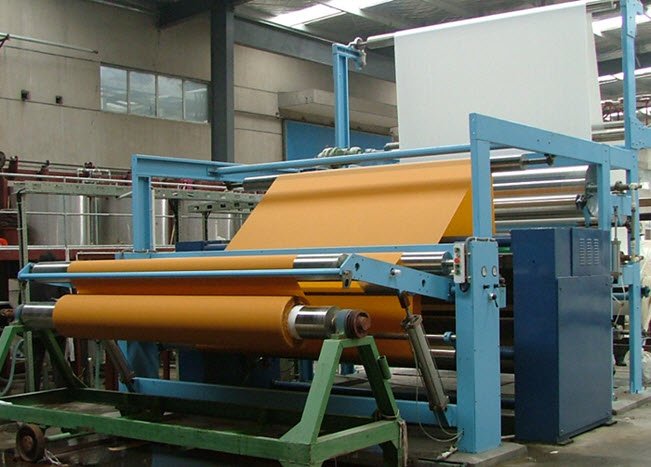

nhuộm jigger làm việc

2. Chế biến Jigger thuốc nhuộm

Bản vẽ phác thảo cơ khí của Dye jigger như sau:

Máy ủi sử dụng hai động cơ cảm ứng ba pha và bộ giảm tốc kéo trục lăn để thực hiện việc nhuộm vải. Khi máy uốn nhuộm hoạt động, một trục trung tâm của cuộn tóc sẽ điều khiển hệ thống. Vải thành phẩm trước tiên sẽ được cuộn vào một trục lăn được gắn và có công tắc khoảng cách để đếm trên trục trống (tức là công tắc khoảng cách tạo ra xung khi cuộn một chu kỳ), sau đó bộ điều khiển độ căng của máy nhuộm màu sẽ đếm giá trị của mảnh vải tiếp theo.

Khi quá trình cuộn kết thúc, hãy kéo thủ công một đầu của vải qua ô nhuộm và trục sang cuộn khác và quấn chặt, sau đó bắt đầu máy nhuộm và bắt đầu nhuộm vải. Trong trường hợp này, hai con lăn chuyển động theo cùng một hướng và lực căng kéo phải không đổi và thời gian vải đi qua thuốc nhuộm phải nhất quán. Đây là hệ thống điều khiển truyền động không có phản hồi tốc độ dòng hoặc phản hồi tốc độ tuyến tính. Do đó, tần số đầu ra và mô-men xoắn đầu ra của bộ biến tần tần số cuộn phải được điều chỉnh để bộ biến tần tháo cuộn dây để đạt được các yêu cầu duy nhất.

3. Kiểm soát Jigger thuốc nhuộm

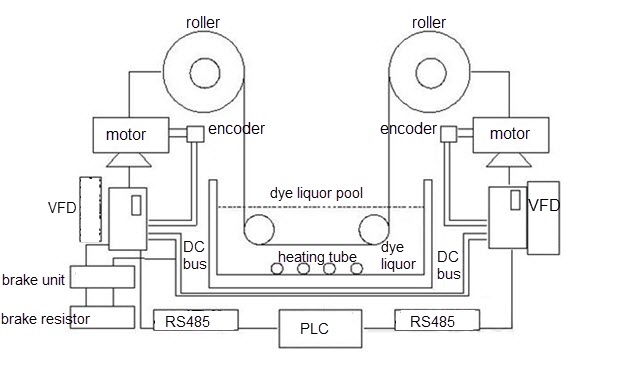

Sơ đồ điều khiển máy nhuộm màu như sau:

hệ thống điều khiển máy nhuộm

PLC là bộ điều khiển chính của máy uốn nhuộm và màn hình cảm ứng là giao diện người dùng, chủ yếu hoàn thành các cài đặt về độ căng vải, tốc độ dòng, độ dày vải và tính toán tần số chạy của động cơ quấn và mô-men xoắn đầu ra của động cơ tháo cuộn cũng như điều khiển quay đầu xe tự động, đỗ xe tự động và các thao tác logic liên quan khác. Giao tiếp 485 (giao thức truyền thông Modbus RTU) được thông qua giữa biến tần và bộ điều khiển. Từ sơ đồ điều khiển: hai ổ đĩa cùng tần sốs làm việc trong VC với chế độ PG. Bộ điều khiển PLC sẽ ghi lại số lượng vải khi vải nằm trên trục lăn và sau đó độ dày của vải sẽ được đo bởi người vận hành và giá trị đo này sẽ được nhập vào bộ điều khiển để tính toán chính xác đường kính của trục lăn dựa trên độ dày và số số lượt của vải. Bán kính thời gian thực có thể dễ dàng thu được bằng phương pháp tích phân chiều dày này và sai số nhỏ. PLC có thể tính toán chính xác mô-men xoắn tương ứng (động cơ quấn) và tần số phù hợp (động cơ không quấn) dựa trên bán kính quay thời gian thực, lực căng do người dùng thiết lập và tốc độ dòng. Và kết quả tính toán sẽ được truyền qua 485 thông tin liên lạc nối tiếp đến biến tần AC90 như các thông số cơ bản của động cơ cuộn và động cơ không quấn,

4. Tính năng hệ thống

Theo nguyên lý làm việc của máy uốn nhuộm, động cơ ở phía không quấn luôn ở trạng thái phát điện và phương pháp thực hành thông thường là sử dụng điện trở hãm và bộ hãm để tiêu thụ điện năng dưới dạng nhiệt. Đối với máy nhuộm màu hoạt động ở trạng thái phát điện trong thời gian dài như vậy thì rất lãng phí năng lượng và không gian tủ điều khiển cũng bị chiếm dụng. bộ biến tầnĐặc biệt là biến tần vector hiệu suất cao dòng AC90 có thể dễ dàng hỗ trợ bus DC chung, và khi hai bus DC của biến tần trực tiếp song song, khi máy uốn nhuộm hoạt động, công suất tạo ra trong quá trình hãm cuộn sẽ được truyền trở lại động cơ cuộn dây bằng song song xe buýt để có thể sử dụng hết năng lượng, giúp cải thiện đáng kể hiệu quả sử dụng năng lượng. Nhưng dừng nhanh khi hai động cơ đang ở trạng thái phát điện và một trong các bộ biến tần vẫn mắc song song với một điện trở hãm, trong đó thời gian làm việc ngắn và tiêu thụ năng lượng nhỏ, chủ yếu là để tránh sự cố quá áp khi đỗ xe. hệ thống truyền động.

5. Kết luận

So với hệ thống điều khiển tốc độ DC, biến tần điều khiển vector hiệu suất cao AC90 có hiệu suất cao hơn để điều khiển máy cắt nhuộm, cung cấp một giải pháp tuyệt vời cho việc nâng cấp sản phẩm của ngành nhuộm.
